    Электростатический сверхединичный генератор

    Сообщение автор Admin в Вт 28 Июн 2011, 12:29

    Электростатический сверхединичный генератор –
    преобразователь ударных волн эфира в тороидальные эфирные плазмоиды


    В Интернете можно найти краткое упоминание сверхединичной установки Шоулдерса, на которую он взял американский патент, и схематический рисунок самой разрядной трубки в которой Шоулдерс наблюдал свой эффект (рис.1). Описание данное в Интернете приведено ниже.

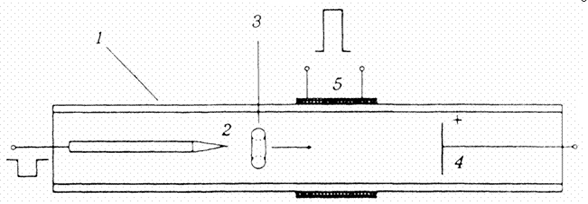

    Рис.1 Схема энергетической установка Шоулдерса с "КПД 3000%"
    «Основу установки составляет стеклянная трубка 1 (в другом описании мне попадался рисунок с герметичной стеклянной трубкой в которой создано разряжение) и помещенный в нее заостренный катод 2, на котором создается электронное облако 3 большой плотности. Удивительным оказался тот факт, что такое плотное скопление электронов оказалось устойчивым в течение относительно длительного промежутка времени. Согласно К.Р.Шоулдерсу, электронный сгусток (плазмоид) отходящий от катода имеет форму тороида с внешним диаметром порядка 20 мкм, при этом электроны движутся по поверхности тороида хотя и ускоренно, но без излучения.
    В теории физического вакуума это явление может быть объяснено двумя причинами:
    а) электронный тороид образован самосогласованным электромагнитным полем электронов, при этом системы отсчета, связанные с электронами, оказываются ускоренными локально инерциальными системами отсчета первого рода и поэтому тороид стабилен;
    б) на малых расстояниях кулоновское расталкивание электронов может смениться электроторсионными притяжением.
    Под действием положительного напряжения на аноде 4 устойчивый электронный сгусток 3 движется в стеклянной трубке 1, на часть которой намотан проводник 5. По мере того, как электронный сгусток пересекает область трубки с проводником 5, в последнем возникает импульс тока. Эксперименты Шоулдерса показывают, что энергия возникшего в проводнике электрического импульса в 30 раз превышает энергию, которая была затрачена на формирование электронного сгустка.
    Детальное описание процесса отбора вакуумной энергии плотным электронным облаком в установке Шоулдерса пока отсутствует. Как и вся проблема вакуумной энергетики, установка Шоулдерса требует тщательного научного исследования.»

    Судя по описанию, автор приведенной информации транслирует своё представление, а не текст патента Шоудерса, либо не договаривает, либо недопонимает физической сути явления, о которое случайно «споткнулся».
    В моём представлении физическая суть явления выглядит следующим образом, см. рис.2:
    · Цепь питания катода – острия разрядной трубки должна обеспечивать высокий электрический потенциал на катоде, иначе не будет разряда. Сама цепь питания катода в своём выходе должна содержать диоды (питание катода должно осуществляться только электрическим потенциалом отрицательной полярности). Высокий отрицательный потенциал, запертый диодом, в моих представления соответствует электростатическому заряду и представляет собой избыточный, относительно равновесного, слой эфира (2).
    · Короткий отрицательный импульс движется по проводнику (1) оканчивающемуся симметричным остриём (5). По Миткевичу и Ацюковскому электроток по металлическому проводнику это не движение электронов, а движение среды - эфира (2).
    · Движущийся по проводнику 1, большей частью по его поверхности, отрицательный электрический импульс представляет собой волну уплотнения (а) – разряжения (в) эфира между которыми располагается волна дополнительного, относительно равновесного состояния, объёма эфира высоковольтного отрицательного импульса (3) электростатического электричества (далее все мои построения исходят из возникающей циркуляции (4) в объёме волны дополнительного эфира (3).
    Примечание. Рассмотрение эффекта Шоулдерса, по сути динамического эффекта, с позиции электростатического электричества, по сути статического явления, уместно с учётом того, что электростатическое электричество – это всегда отличие эфирного наполнения материального тела от равновесного, что и происходит в рассматриваемом в отдельном высоковольтном отрицательном импульсе (3).
    · Волна уплотнения (в) в поверхностном слое эфира (зона I) возникает за счёт инерциального движения дополнительной порции эфира импульса (3). Наличие этой зоны уплотнения (в) позволяет сохранять дополнительному эфиру форму импульса и одновременно приводит к циркуляции в объёме эфира (3) соответствующей приведенному на рис.2.
    · Дойдя до начала острия, эфирная волна переходит на постоянно сужающийся диаметр и, по закону сохранения импульса, постоянно наращивает свою амплитуду (зона II). Практически движение эфирной волны по проводнику можно рассматривать как движение жидкости по его поверхности и её скатывание по острию приводит к росту амплитуды волны и её опрокидыванию. Опрокидывание волны на сужающемся конусе (зона III) соответствует тороидальному движению частиц составляющих тело волны.

    Рис.2 Схема движения и трансформации отрицательного электрического импульса (эфира) по острию (для наглядности на рисунке расстояния между импульсами сокращены, а сами импульсы гипертрофированы)

    · На конце острия волна эфира импульса (3) отрывается от слоя эфира (2) сохраняя тороидальное движение (зона IV).
    · Тороидальное движение стекающего с острия сгустка эфира и проявляется в виде тех наблюдаемых плазменных разрядных тороидов (6), движущихся по направлению к аноду.
    · Описанный механизм формирования тороидального движения эфира на острие и в свободном разряжённом пространстве дополняется стадией обжатия давлением окружающего эфира только что соскользнувшего с острия свободного эфирного тороида воспринимаемого нами уже в виде плазменного тороида.
    · Плазменный тороид (эфирный тороид), двигаясь по оси разрядной трубки, создаёт присоединённое движение эфира, которое взаимодействует с катушкой на поверхности разрядной трубки и создаёт разность потенциалов на концах этой катушки.
    · Замыкание нагрузкой цепи катушки вызывает в ней свой ток эфира, противодействующий тороидальному движению эфира в разрядном тороиде.
    · Слишком большой ток в нагрузке (поток эфира в нагрузке и в присоединённых областях эфира) разрушает своим противодвижением плазменный разрядный тороид.
    Вся полезная работа, выполняемая в нагрузке катушки, является выделенной частью энергии запасённой в плазменном тороиде.
    Энергия плазменного тороида состоит из двух частей:
    · Энергии первоначального отрицательного импульса поданного от генератора на остриё катода;
    · Энергии давления внешнего эфира трансформированной в плазменном тороиде в скорость тороидального движения эфира его тела.
    У Ацюковского хорошо расписано преобразование энергии окружающего давления в кинетическую энергию тороидального газообразного вихря, поэтому приведём его текст в Приложении полностью с сохранением нумерации формул и рисунков (текст взят с http://rusnauka.narod.ru/lib/phisic/acukov/3/gl41.html и http://rusnauka.narod.ru/lib/phisic/acukov/3/gl42.html ).
    Заявляемый Шоудерсом кпд в 3000%, если таковой реально достигается, получается за счёт сравнения энергии первоначального импульса от генератора с индукционно преобразованной на нагрузке сумме энергии исходного импульса и вложенной в плазменный тороид энергии давлением внешнего эфира.
    Реально вся установка Шоулдерса не создаёт дополнительной энергии, её задача создать условия для преобразования энергии окружающего эфира в форму для выделения её доступными нам способами.
    Исходя из изложенных представлений по физике используемого в установке Шоулдерса эффекта, предлагается усовершенствованный, более мощный вариант установки.
    Прежде всего, надо понимать, что исходные размеры эфирного тороида на острие, подвергающегося сжатию давлением окружающего эфира, зависят от геометрического места на острие, на котором сходящая эфирная волна опрокидывается и преобразуется в тороид. Чем раньше и на большем диаметре опрокинется эфирная волна, тем больших размеров будет получен тороид и тем большую энергию давления окружающего эфира он сможет усвоить. В данном случае первоначальный одиночный отрицательный импульс ведёт себя как одиночная волна подчиняющаяся гармоничному закону до определённого соотношения уровня её амплитуды и длительности. Длительность импульса и исходная амплитуда задаются генератором и определяются параметрами электрической цепи (распределёнными индуктивностью и ёмкостью и её сопротивлением). При всех равных условиях опрокидывание эфирной волны происходит на конусе острия тем раньше, чем раньше соотношение длительности и амплитуды эфирной волны достигнет условий её опрокидывания (условий перехода гармонической волны в ангармоническую). А это условие определяется отношением большего периметра стержня (зона I рис.2) к периметру острия (зона IV рис.2), или того сечения острия, на котором происходит опрокидывание волны. Получается, что чем больше исходный диаметр стержня и чем больше амплитуда и короче длительность исходного импульса поступающего на стержень 16 рис.3 , тем раньше на конусе острия эфирная волна опрокидывается и тем большего диаметра сходит с острия эфирный тороид.
    У Шоулдерса подчёркивается, что импульс от генератора на остриё подаётся отрицательной полярности. Я думаю, что в его схеме, имеющей разрядный промежуток, это существенное замечание т.к. в цепи движутся не электроны, а поток эфира. Исходя из изложенного понимания физики явления, предлагается использовать импульсы отрицательного электростатического электричества.
    Схема предлагаемой разрядной трубки сверхединичного генератора приведена на рис.3


    Рис. 3 Разрядная трубка электростатического сверхединичного генератора.
    Где: 1 – диэлектрические прокладки проходного электростатического конденсатора – трансформатора;
    2 – концентрические обкладки переменного сечения проходного электростатического конденсатора – трансформатора;
    3,4 – электростатический формирователь на острие ударной волны эфира (электростатический катод в сборе);
    5,10 – уплотнительная эластичная резиновая трубка (отрезок камеры мотоциклетного колеса);
    6 – стеклянная труба;
    7 – обмотка токовой нагрузки обеспечивающей питание электрической схемы макета сверхединичного генератора;
    8 – обмотка полезной токовой нагрузки потребителя;
    9 – электростатический анод (заземлён);
    11 – стенка разрядной камеры;
    12 – штуцер подключения вакуумной откачной системы;
    13 – уплотнительная гайка;
    14 – шайба;
    15 – резиновое кольцо;
    16 – стержень электрического контакта с внутренней поверхностью полости электростатического формирователя ударной эфирной волны на острие (формирователь сходящих эфирных тороидов).

    Работает разрядная трубка (рис. 3) следующим образом:
    · Через стержень 16 высоковольтный отрицательный электрический импульс (порция эфира) попадает на внутреннюю поверхность электростатической полости 3,4;
    · Как любой электростатический заряд, порция эфира импульса переходит на наружную поверхность и распределяется по ней в соответствии с законами электростатики (наибольшая плотность зарядов , он же эфир, будет сосредоточена на острие (на рис.2 слой дополнительного эфира не корректно указан равномерным по всей наружной поверхности острия);
    · Распределение поступающего эфира по поверхности деталей 3,4 без видимых последствий будет происходить до момента накопления слоя эфира (слой 2 на рис.2) достаточном для формирования поверхностной эфирной волны;
    · Далее последовательность событий соответствует приведенному выше описанию работы разрядной трубки Шоулдерса за двумя исключениями:
    1. На поверхности разрядной трубки расположена не только катушка съёма энергии в полезную нагрузку, но и отдельная катушка съёма энергии для питания цепей формирователя первоначального отрицательного импульса, подаваемого на стержень 16. (не принципиальное отличие, так как нагрузка остаётся нагрузкой и не важно для каких целей она используется).
    2. Принципиальным является электростатический конденсатор – трансформатор расположенный на стержне 16 (рис.3,4). Особенностью электростатических схем является их высокая чувствительность к геометрии цепей, в нашем случае, если напрямую подавать импульс на стержень 16, то отрицательный заряд на периметре входного отверстия полости имеет такую плотность, что создаёт напряжённость электрического поля в точке пересечения стержнем 16 воображаемого продолжения поверхности 3 не ниже других, с аналогичной кривизной, поверхностей. Это значит, что отрицательный импульс электричества встретит силу отталкивания, препятствующую его проникновению в полость и для существенного увеличения электростатического заряда на теле 3,4 потребуются всё возрастающие амплитуды электрических импульсов подаваемых на стержень 16. Электростатический конденсатор – трансформатор представляет собой эквидистантно расположенные через изолирующую прокладку последовательность металлических колец (обкладок по аналогии с конденсатором). В объёме каждой обкладки, за счёт электростатической индукции, происходит разделение зарядов. Разделённые заряды располагаются на противоположных поверхностях обкладок со знаком противоположным знаку заряда поверхности соседней обкладки. Плотность зарядов на поверхностях обкладок пропорциональна напряжённости электрического поля создаваемой зарядами на поверхности соседней обкладки. А сама напряжённость электрического поля на поверхности соседней обкладки обратно пропорциональна её поверхности. Если мы будем монотонно, как указано на рис.4, увеличивать поверхность соседних обкладок, то напряжённость поля противодействия для входящего импульса будет создаваться таким же количеством зарядов, но распределённых по большей поверхности. Следовательно, напряжённость электрического поля для следующей обкладки будет ниже, чем для предыдущей обкладки. Последовательно переходя от поверхности входного отверстия полости детали 3,4 мы видим монотонное снижение напряжённости электростатического поля. Отношение исходной и трансформированной таким конденсатором напряжённости равно отношению поверхностей самой меньшей к самой большей по площади обкладки. Такая простая конструкция электростатического конденсатора – трансформатора позволяет накапливать электростатический заряд большой величины без совершения механической работы, как, например, в генераторах Ван де Графа, использующих принцип механического преодоления силы отталкивания зарядов.
    Схема проходного электростатического конденсатора – трансформатора приведена на рис.4



    Рис. 4 Схема проходного электростатического конденсатора – трансформатора
    Где: 1 – диэлектрические прокладки проходного электростатического конденсатора – трансформатора;
    2 – концентрические металлические обкладки переменного сечения проходного электростатического конденсатора – трансформатора;
    3 – край входного отверстия электростатического формирователя на острие ударной волны эфира (электростатический катод);
    16 – металлический стержень обеспечивающий электрический контакт схемы генератора высоковольтных отрицательных импульсов с внутренней поверхностью полости электростатического формирователя ударной эфирной волны на острие (формирователь сходящих эфирных тороидов).
    Электрическая схема соединений элементов электростатического сверхединичного генератора приведена на рис.5

    Рис. 4 Схема соединений элементов электростатического сверхединичного генератора
    Где: 1 – элемент питания постоянным током схемы электростатического сверхединичного генератора;
    2 – ограничительное сопротивление;
    3 – накопительная ёмкость;
    4 – первичная обмотка повышающего автотрансформатора;
    5 – вторичная обмотка повышающего автотрансформатора;
    6 – диод шунтирующий положительный выброс на электроде разрядника;
    7 – разрядник (импульсная газонаполненная лампа);
    7´ – разрядник цепи питания импульсного повышающего автотрансформатора;
    8 – электростатический формирователь ударной волны эфира сходящей с острия в виде троидального вихря (катод);
    9 – обмотка питания схемы электростатического сверхединичного генератора (взамен источника 1);
    10 - обмотка питания полезной нагрузки;
    11 – электростатический анод (заземлён);
    12 – штуцер подключения вакуумной откачной системы.

    ОПИСАНИЕ
    работы электрической схемы (рис. 4) генератора высоковольтных отрицательных электрических импульсов питания разрядной трубки электростатического сверхединичного генератора - преобразователя ударных волн эфира в тороидальные эфирные плазмоиды
    Представленная на рис.4 схема состоит из двух частей - схемы генератора исходных высоковольтных отрицательных электрических импульсов (элементы от 1 по 7) и схемы разрядной трубки, конструктив которой приведен на рис.2 и описание работы которой приведено выше. Поэтому ниже приведено описание работы только генератора исходных высоковольтных отрицательных электрических импульсов.
    Генератор высоковольтных отрицательных электрических импульсов построен на автотрансформаторе собранном по типу трансформатора Тесла. Особенностью трансформатора Теслы является взаиморасположение обмоток и соотношение их диаметров. В нашем автотрансформаторе первичная обмотка, так же как и у трансформатора Теслы, располагается снаружи, намотана сечением провода допускающей большие импульсные токи и имеет диаметр существенно больший диаметр вторичной обмотки. Вторичная обмотка автотрансформатора имеет много меньший, относительно первичной обмотки, диаметр, располагается соосно первичной обмотки, имеет направление навивки обеспечивающей сохранение в пространстве направления движения импульса при переходе в своём движении с первичной обмотки на вторичную (на увеличенной части рис.4 стрелками на это обращено внимание).
    Без привязки к конкретно данной схеме есть вариант исполнения вторичной обмотки в виде последовательно соединённых планарных спиральных катушек Тесла.
    Схема работает следующим образом׃
    · От источника 1 накопительный конденсатор 3 через ограничительное сопротивление 2 заряжается до пробивного напряжения разрядника 7΄;
    · Разряд ёмкости 3 через разрядный промежуток 7΄ происходит по виткам 4 первичной обмотки автотрансформатора;
    · Движение разрядного импульса по виткам первичной обмотки создаёт расходящуюся волну эфира направленную во все стороны от проводника первичной обмотки. Часть энергии, переданной волне распространяющейся наружу от катушек первичной обмотки, теряется;
    · Часть энергии эфирной волны, распространяющейся вовнутрь от катушки первичной обмотки, наращивает свою амплитуду, достигает витков вторичной обмотки и индуцирует в них высоковольтный импульс;
    · Высоковольтный импульс пробивает разрядный промежуток 7, в качестве которого используется импульсная лампа оптической накачки твердотельных лазеров;
    · Пробой разрядника 7 создаёт канал, по которому отрицательный импульс передаётся на стержень (6 на рис.2) и далее переходит и распространяется по поверхности электростатического катода 8 так как это описано в работе разрядной трубки и проиллюстрировано на рис.2 (на рис.4 на указан проходной конденсатор-трансформатор, но это не меняет последовательности и характера событий в цепи);
    Примечания׃ 1. Диод 6 предназначен для шунтирования положительных выбросов на выходе автотрансформатора при переходных процессах разряда;
    2. Разрядники 7 и 7΄ выполняют двойную функцию – с одной стороны это коммутационный элемент, с другой стороны это свободный разрядный промежуток потока эфира, который принимает дополнительную энергию окружающего эфира на этом участке своего продвижения по цепи;

    Приложение
    4.2. Энергетика газовых вихрей

    В.А.Ацюковский «Общая эфиродинамика», Москва, «Энергоатомиздат», 1990г.стр. 70-76

    Как видно из предыдущего параграфа, тело газового вихря сжимается окружающей средой в процессе формирования вихря. Подтверждением этому служит тот факт, что тело смерча является более тонким, нежели его основание, где трение не позволяет развить большую скорость вращения. Другим подтверждением сжатия тела вихря атмосферой служит тот факт, что в воздухозаборниках турбореактивных двигателей всегда образуется лишь один вихрь, площадь которого в сотни раз меньше площади воздухозаборника. Таким образом, можно полагать, что самопроизвольное уменьшение площади вихря в результате его формирования реально имеет место. Уменьшение площади вихря, естественно, есть результат уменьшения его радиуса. Таким образом, формирование вихря сопровождается уменьшением его радиуса с одновременным уплотнением тела вихря.



    Рис. 4.9. Движение тела по траектории с переменным радиусом:
    без подвода энергии (а), с подводом энергии (б) и к расчету центростремительного ускорения (в):


    Существуют два вида вращательного движения тела с переменным радиусом, к сожалению, в курсах механики рассмотренных недостаточно подробно.

    Первый вид движения - самопроизвольное без подвода энергии движения тела вокруг цилиндра (рис. 4.9, а), на который наматывается нить, удерживающая тело, причем тело движется по инерции.

    В данном случае тело, двигаясь вокруг цилиндра, поворачивается вокруг мгновенного центра вращения, находящегося на образующей цилиндра (точка О΄ на рисунке). Мгновенный центр вращения перемещается вслед за телом. Сила натяжения нити направлена строго перпендикулярно траектории тела, ее проекция на траекторию равна нулю.

    Несмотря на то что мгновенный центр вращения перемещается по цилиндру и радиус меняется (уменьшается), тангенциальное ускорение отсутствует, тело движется в данном случае с постоянной линейной скоростью, следовательно, хотя r = var, но

    (4.18)

    как и должно быть при отсутствии потерь и подвода энергии.

    Второй вид движения тела с переменным радиусом — движение тела вокруг неподвижного центра при изменении радиуса за счет поступления энергии извне (рис. 4.9, б).

    При принудительном перемещении тела силой F > Fц к центру масс, так что тело движется к центру с ускорением ац, общее движение тела происходит по кривой, мгновенным центром вращения для которой является точка О΄ , вынесенная в сторону от точки О, к которой прикреплена нить и к которой направлена сила Fц, при этом проекция силы Fц на направление движения не равна нулю, и тело приобретает ускорение вдоль траектории.

    Для обычного вращательного движения (рис. 4.9, в) из подобия треугольника АА'0 и abc следует



    или



    а из подобия треугольников ABC и AEF (рис. 4.9, б) вытекает, что



    или



    Откуда

    (4.19)

    т. е. ускорение массы имеет природу ускорения Кориолиса. Умножая оба члена выражения на радиус г, имеем



    интегрируя по времени, получаем



    Поскольку в скобках стоит полный дифференциал, имеем



    Для постоянной массы

    (4.20)

    откуда следует, что при r2 < r1

    (4.21)

    Таким образом, закон постоянства момента количества движения справедлив, если в систему подводится энергия, направленная на уменьшение радиуса вращения тела. Рассмотренный случай принципиально отличается от предыдущего тем, что энергия вращения тела возрастает за счет подведения к телу энергии. При этом все остальные характеристики ускоряющегося тела, например, температура и другие, не меняются.

    Энергия тангенциального движения, приобретенная массой за единицу времени, равна:



    (4.22)

    Энергия, вложенная в радиальное перемещение тела за ту же единицу времени, составляет

    (4.23)

    и, следовательно,



    что подтверждает тот факт, что приобретенная энергия имеет исключительно внешнее происхождение. Сила, ускоряющая массу, равна:

    (4.24)

    и пропорциональна угловой скорости и скорости изменения радиуса. Сила, которую нужно приложить к массе в радиальном направлении, составляет

    (4.25)

    Таким образом, — полная сила, а энергия, направленная на преодоление этой силы при перемещении тела со скоростью , и есть вся энергия, которую нужно вложить в систему для обеспечения сокращения радиуса и приобретения массой дополнительной энергии вращения.





    Риc. 4.10. Убывание относительной скорости движения сжимаемой среды вокруг вихря




    Риc. 4.11. Сжатия газового вихря на входе воздухозаборника турбины


    Рассмотренный механизм накопления энергии вращающимся телом позволяет понять происхождение энергии газовых вихрей, являющихся, как известно, весьма энергоемкими образованиями.

    Приведенный выше вывод справедлив для случая вращения не только твердого тела, но и несжимаемой жидкости, когда энергия радиального движения тратится только на изменение радиуса вращения и соответственно на изменение энергии тангенциального движения. В случае же сжимаемого газа энергия радиального движения тратится еще и на изменение внутренней энергии газа при уменьшении радиуса вращения на его сжатие. При увеличении радиуса вращения внутренняя энергия добавляется к энергии тангенциального движения.

    При сжатии вихря

    (4.26)

    Следовательно, энергия тангенциального движения при сжатии окажется уменьшенной на величину энергии сжатия:

    (4.27)

    Соответственно, если без сжатия имеем

    (4.28)

    то при сжатии получим

    (4.29)

    где kp — относительное сжатие объема газа. В этом случае гиперболический закон убывания тангенциальной скорости выполняться не будет (рис. 4.10).

    В отличие от жидких вихрей, центр которых, возможно, вращается по закону твердого тела [19], газовый вихрь имеет трубчатую структуру, внутри которой давление газа понижено за счет разброса частиц из центра центробежной силой, и которая снаружи ограничена пограничным слоем с пониженными температурой и вязкостью.

    Элемент газа, находящийся на внешней стороне трубы, стремится под действием внутреннего давления и центробежной силы оторваться, этому препятствует внешнее давление. Если внутренние силы превышают внешние, элемент газа отрывается от трубы, так как для газа никаких препятствий к тому нет. Сумма внутренних сил оставшегося в стенках газа меньше внешних или равна им — последнее состояние является неустойчивым. Сжатие тела вихря внешними силами — давлением окружающей среды — вызывает увеличение скорости вращения, причем внутреннее давление при этом падает, так что равновесие остается неустойчивым и вихрь продолжает сжиматься.

    На рис. 4.11 хорошо видно, что диаметр установившегося вихря существенно, в десятки раз по диаметру, меньше размера воздухозаборника турбины, образовавшей вихрь, и что вихрь имеет трубчатую структуру.

    Из изложенного следует, что газовый вихрь концентрирует в себе энергию всей окружающей среды, и этим данный процесс кардинально отличается от всех остальных процессов, сопровождающихся рассеиванием энергии в окружающем пространстве.

    Рассмотрим внутреннюю энергию вихря сжимаемого газа. Масса элементарной струйки газа в составе вихря равна:

    (4.30)

    Так как (4.31)

    То (4.32)

    Учитывая, что (4.32)





    энергия элементарной струйки газа в вихре равна



    (4.34)

    где

    Следовательно, для всего вихря внутренняя энергия

    (4.35)



    [19] - http://rusnauka.narod.ru/lib/phisik/acukov/3/literature.html[img][/img][img]Электростатический сверхединичный генератор – преобразователь ударных волн эфира в тороидальные эфирные плазмоиды В Интернете можно найти краткое упоминание сверхединичной установки Шоулдерса, на которую он взял американский патент, и схематический рисунок самой разрядной трубки в которой Шоулдерс наблюдал свой эффект (рис.1). Описание данное в Интернете приведено ниже. Рис.1 Схема энергетической установка Шоулдерса с "КПД 3000%" «Основу установки составляет стеклянная трубка 1 (в другом описании мне попадался рисунок с герметичной стеклянной трубкой в которой создано разряжение) и помещенный в нее заостренный катод 2, на котором создается электронное облако 3 большой плотности. Удивительным оказался тот факт, что такое плотное скопление электронов оказалось устойчивым в течение относительно длительного промежутка времени. Согласно К.Р.Шоулдерсу, электронный сгусток (плазмоид) отходящий от катода имеет форму тороида с внешним диаметром порядка 20 мкм, при этом электроны движутся по поверхности тороида хотя и ускоренно, но без излучения. В теории физического вакуума это явление может быть объяснено двумя причинами: а) электронный тороид образован самосогласованным электромагнитным полем электронов, при этом системы отсчета, связанные с электронами, оказываются ускоренными локально инерциальными системами отсчета первого рода и поэтому тороид стабилен; б) на малых расстояниях кулоновское расталкивание электронов может смениться электроторсионными притяжением. Под действием положительного напряжения на аноде 4 устойчивый электронный сгусток 3 движется в стеклянной трубке 1, на часть которой намотан проводник 5. По мере того, как электронный сгусток пересекает область трубки с проводником 5, в последнем возникает импульс тока. Эксперименты Шоулдерса показывают, что энергия возникшего в проводнике электрического импульса в 30 раз превышает энергию, которая была затрачена на формирование электронного сгустка. Детальное описание процесса отбора вакуумной энергии плотным электронным облаком в установке Шоулдерса пока отсутствует. Как и вся проблема вакуумной энергетики, установка Шоулдерса требует тщательного научного исследования.» Судя по описанию, автор приведенной информации транслирует своё представление, а не текст патента Шоудерса, либо не договаривает, либо недопонимает физической сути явления, о которое случайно «споткнулся». В моём представлении физическая суть явления выглядит следующим образом, см. рис.2: · Цепь питания катода – острия разрядной трубки должна обеспечивать высокий электрический потенциал на катоде, иначе не будет разряда. Сама цепь питания катода в своём выходе должна содержать диоды (питание катода должно осуществляться только электрическим потенциалом отрицательной полярности). Высокий отрицательный потенциал, запертый диодом, в моих представления соответствует электростатическому заряду и представляет собой избыточный, относительно равновесного, слой эфира (2). · Короткий отрицательный импульс движется по проводнику (1) оканчивающемуся симметричным остриём (5). По Миткевичу и Ацюковскому электроток по металлическому проводнику это не движение электронов, а движение среды - эфира (2). · Движущийся по проводнику 1, большей частью по его поверхности, отрицательный электрический импульс представляет собой волну уплотнения (а) – разряжения (в) эфира между которыми располагается волна дополнительного, относительно равновесного состояния, объёма эфира высоковольтного отрицательного импульса (3) электростатического электричества (далее все мои построения исходят из возникающей циркуляции (4) в объёме волны дополнительного эфира (3). Примечание. Рассмотрение эффекта Шоулдерса, по сути динамического эффекта, с позиции электростатического электричества, по сути статического явления, уместно с учётом того, что электростатическое электричество – это всегда отличие эфирного наполнения материального тела от равновесного, что и происходит в рассматриваемом в отдельном высоковольтном отрицательном импульсе (3). · Волна уплотнения (в) в поверхностном слое эфира (зона I) возникает за счёт инерциального движения дополнительной порции эфира импульса (3). Наличие этой зоны уплотнения (в) позволяет сохранять дополнительному эфиру форму импульса и одновременно приводит к циркуляции в объёме эфира (3) соответствующей приведенному на рис.2. · Дойдя до начала острия, эфирная волна переходит на постоянно сужающийся диаметр и, по закону сохранения импульса, постоянно наращивает свою амплитуду (зона II). Практически движение эфирной волны по проводнику можно рассматривать как движение жидкости по его поверхности и её скатывание по острию приводит к росту амплитуды волны и её опрокидыванию. Опрокидывание волны на сужающемся конусе (зона III) соответствует тороидальному движению частиц составляющих тело волны. Рис.2 Схема движения и трансформации отрицательного электрического импульса (эфира) по острию (для наглядности на рисунке расстояния между импульсами сокращены, а сами импульсы гипертрофированы) · На конце острия волна эфира импульса (3) отрывается от слоя эфира (2) сохраняя тороидальное движение (зона IV). · Тороидальное движение стекающего с острия сгустка эфира и проявляется в виде тех наблюдаемых плазменных разрядных тороидов (6), движущихся по направлению к аноду. · Описанный механизм формирования тороидального движения эфира на острие и в свободном разряжённом пространстве дополняется стадией обжатия давлением окружающего эфира только что соскользнувшего с острия свободного эфирного тороида воспринимаемого нами уже в виде плазменного тороида. · Плазменный тороид (эфирный тороид), двигаясь по оси разрядной трубки, создаёт присоединённое движение эфира, которое взаимодействует с катушкой на поверхности разрядной трубки и создаёт разность потенциалов на концах этой катушки. · Замыкание нагрузкой цепи катушки вызывает в ней свой ток эфира, противодействующий тороидальному движению эфира в разрядном тороиде. · Слишком большой ток в нагрузке (поток эфира в нагрузке и в присоединённых областях эфира) разрушает своим противодвижением плазменный разрядный тороид. Вся полезная работа, выполняемая в нагрузке катушки, является выделенной частью энергии запасённой в плазменном тороиде. Энергия плазменного тороида состоит из двух частей: · Энергии первоначального отрицательного импульса поданного от генератора на остриё катода; · Энергии давления внешнего эфира трансформированной в плазменном тороиде в скорость тороидального движения эфира его тела. У Ацюковского хорошо расписано преобразование энергии окружающего давления в кинетическую энергию тороидального газообразного вихря, поэтому приведём его текст в Приложении полностью с сохранением нумерации формул и рисунков (текст взят с http://rusnauka.narod.ru/lib/phisic/acukov/3/gl41.html и http://rusnauka.narod.ru/lib/phisic/acukov/3/gl42.html ). Заявляемый Шоудерсом кпд в 3000%, если таковой реально достигается, получается за счёт сравнения энергии первоначального импульса от генератора с индукционно преобразованной на нагрузке сумме энергии исходного импульса и вложенной в плазменный тороид энергии давлением внешнего эфира. Реально вся установка Шоулдерса не создаёт дополнительной энергии, её задача создать условия для преобразования энергии окружающего эфира в форму для выделения её доступными нам способами. Исходя из изложенных представлений по физике используемого в установке Шоулдерса эффекта, предлагается усовершенствованный, более мощный вариант установки. Прежде всего, надо понимать, что исходные размеры эфирного тороида на острие, подвергающегося сжатию давлением окружающего эфира, зависят от геометрического места на острие, на котором сходящая эфирная волна опрокидывается и преобразуется в тороид. Чем раньше и на большем диаметре опрокинется эфирная волна, тем больших размеров будет получен тороид и тем большую энергию давления окружающего эфира он сможет усвоить. В данном случае первоначальный одиночный отрицательный импульс ведёт себя как одиночная волна подчиняющаяся гармоничному закону до определённого соотношения уровня её амплитуды и длительности. Длительность импульса и исходная амплитуда задаются генератором и определяются парамет
